Werkzeuglagerung auf Rollen

Kompakt gelagert, leicht bewegt

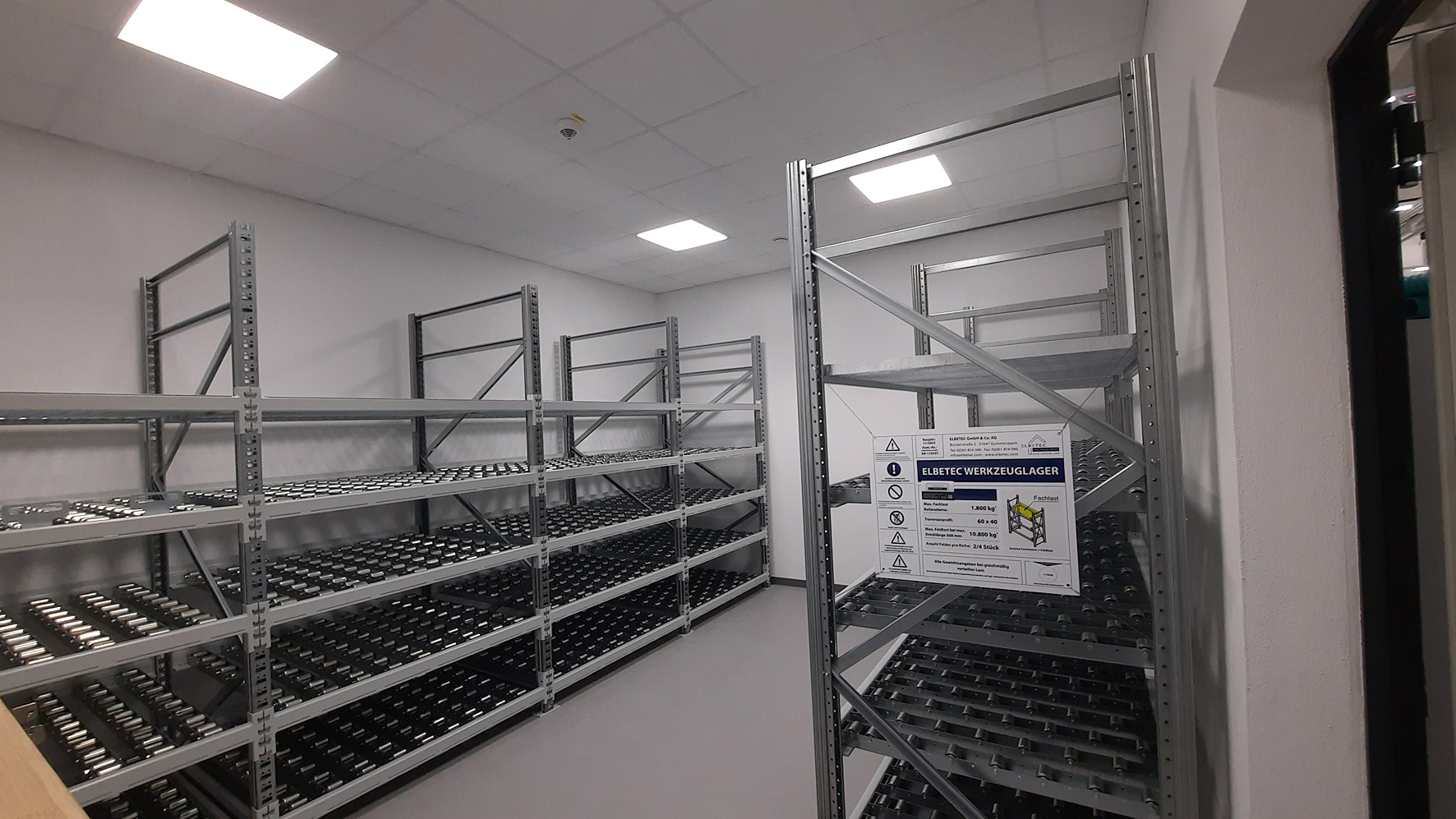

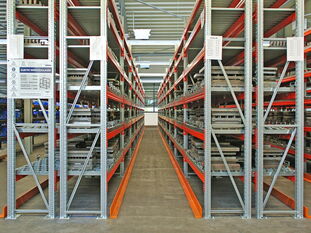

ELBETEC Spezial-Rollenebenen im Regalfach ermöglichen die sichere, saubere und kraftsparende Aufnahme von Stanzwerkzeugen, Presswerkzeugen und Spritzgießwerkzeugen in Schwerlastregalen.

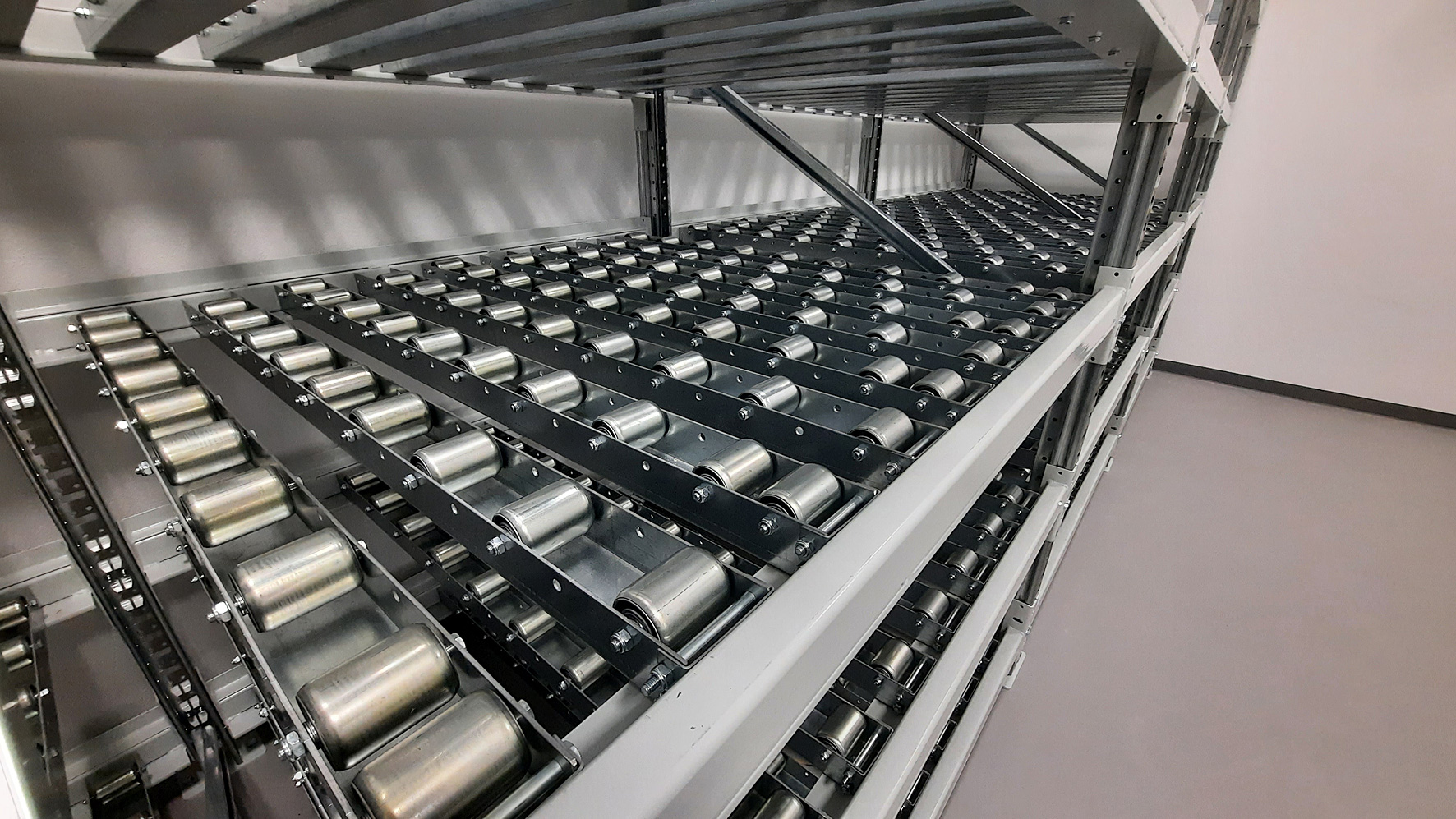

Die Rollenebenen sind quer zum Bediengang ausgerichtet und füllen das Regalfach komplett aus. Werkzeuge stehen mit geringstmöglichem Widerstand auf den Rollen und können ergonomisch mit geringem Kraftaufwand bewegt werden.

Es entfällt das übliche Einölen von geschlossenen Lagerebenen mit allen negativen Auswirkungen, wie Verschmutzungen, unkontrollierten Werkzeugbewegungen, hohem Kraftaufwand.
Die Beschickung der Lagerebenen erfolgt von einem Werkzeugwechselwagen oder von geeigneten Flurförderzeugen mit Rollenbahnaufsätzen.

Wir bieten Ihnen die komplett ausgestattete, genau auf Ihren Grundriss und die Werkzeuge zugeschnittene Regaltechnik an. Alternativ können die Rollenebenen auch an Ihre vorhandenen Regale angepasst werden.

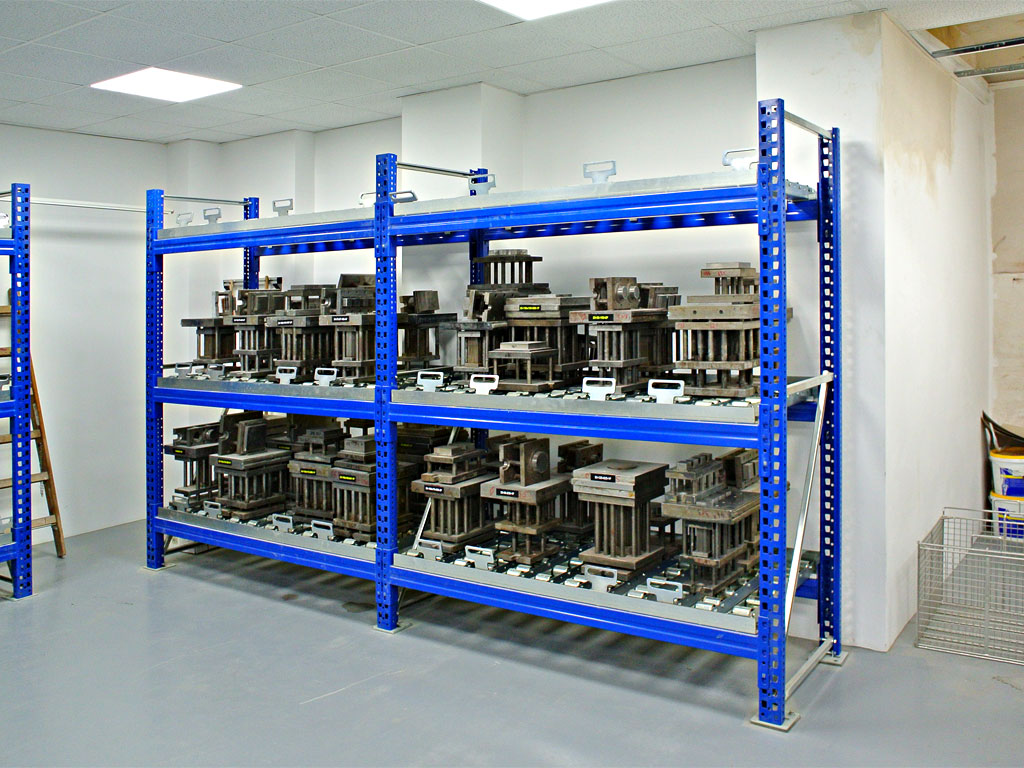

Frei konfiguriert - Spezial-Rollenebenen auch für andere Lagergüter

Unsere Lagersysteme mit Spezial-Rollenebenen eignen sich bestens auch für spezielle Werkzeuge oder gar völlig andere Werkstücke.

Einzige Voraussetzung: eine glatte Unterseite. In diesem Beispiel werden spezielle Werkzeuge aus der Keramikindustrie vorgehalten, welche einen höheren Schwerpunkt aufweisen.
Durch das einfache Ein- und Ausrollen können auch diese Bauteile sicher gehandhabt werden.

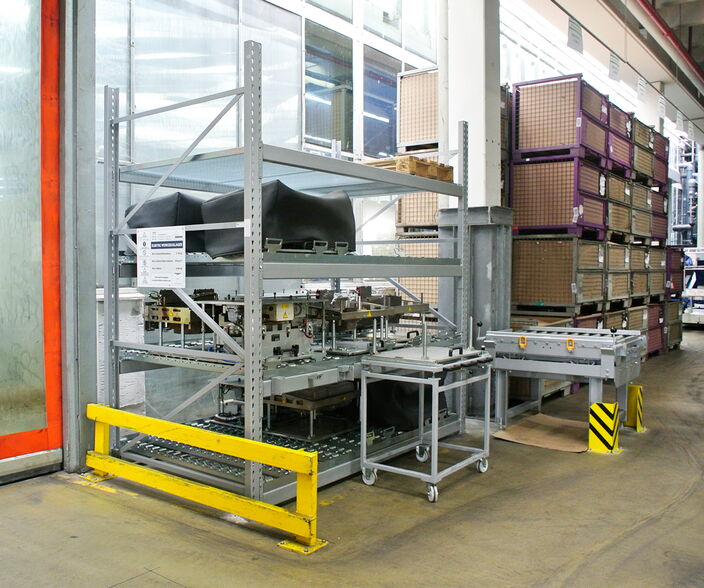

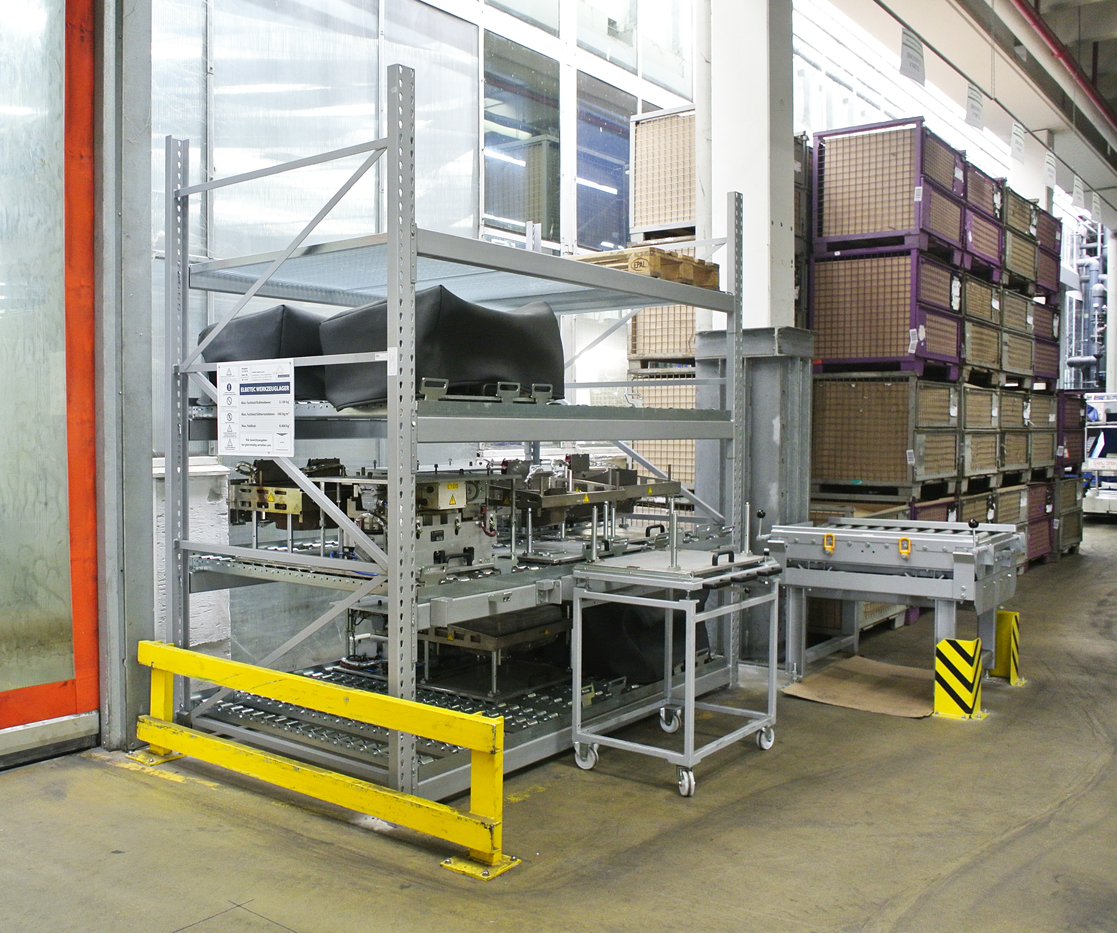

Durchgehender Prozess von der Maschine bis ins Regalsystem

Manchmal muss es sehr präzise sein. Stanzwerkzeuge - komplett auf Rolle gelagert - von der Maschine, über das Flurförderzeug bis ins Regalfach hineinzubewegen, erfordert eine genaue Betrachtung und Abstimmung der beteiligten Komponenten.
Das Werkzeug muss während des gesamten Prozesses stabil fixiert sein; alle anzufahrenden Höhen müssen präzise aufeinander abgestimmt sein.

In diesem Fall bedeutet es, einen kundenseitigen Transportwagen und einen eigens von ELBETEC erstellten Rollenaufsatz für den Gabelstapler mit der Regaltechnik in Einklang zu bringen.

Ergebnis: Werkzeuge können manuell direkt aus der Maschine auf ein Transportgerät übernommen und sicher bis zur entsprechenden Lagertechnik verbracht werden.

Kompakt gelagert

Unsere Spezial-Rollenebenen bieten eine vollkommen flexible Positionierung Ihrer Werkzeuge. Zwischen den Rollenspuren stören keinerlei Bauteile, sodass eine freie Ebene in der vollständigen Dimension des Lagerfachs entsteht. Die Lagerebene kann so maximal verdichtet genutzt werden; Werkzeuge können auch hintereinanderstehen, es geht nahezu kein Raum verloren.

Die Rollenelemente können auf oder zwischen die Regaltraversen montiert werden, wenn es bei den Fachhöhen einmal eng wird. Ein stabiles System aus speziellen Fixierungsleisten gewährleistet eine unverrückbare Position der Rollenspuren.

Maßanzug für Ihre Räumlichkeit

Wir passen mit Hilfe unseres umfangreichen Regalbaukastens die Lagertechnik präzise an Ihre Raummaße an, damit Ihnen keine Kapazität verloren geht.
So kann eine maximale Auslastung und Wirtschaftlichkeit erreicht werden, welche sich für Sie in Zahlen niederschlägt.

Das Gute daran: dieser individuelle Zuschnitt kostet Sie keinen Cent, weil wir Sondermaße wie Standardmaße behandeln können.

Was wir dafür benötigen? Nur Ihren Grundriss und Schnitte des Raums sowie Angaben zu dem verwendeten Flurförderzeug ( Bautyp, Hubhöhen, Arbeitsgangmaße ).

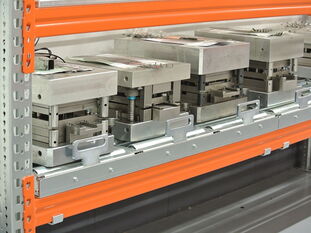

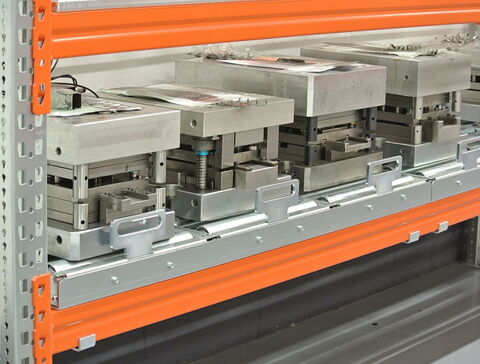

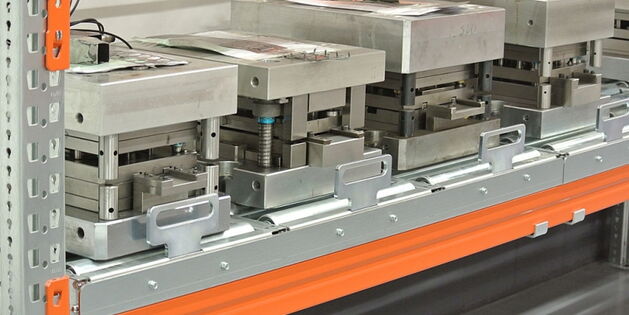

Arbeitssicher: steckbare Abrollsicherungen

Steckbare Arretierungen an der Gangseite verhindern zuverlässig das unbeabsichtigte Herausrollen der Werkzeuge aus dem Regalfach. Solide gefertigte Sperrelemente mit ergonomischer Greiföffnung halten das Werkzeug sicher an Ort und Stelle.
Rückseitig sind feste Anschläge verbaut, um ein Herausfallen nach hinten auszuschließen. Auf diese Weise sind die gelagerten Werkzeuge in allen Dimensionen gesichert.

6t-Werkzeug auf Rollen

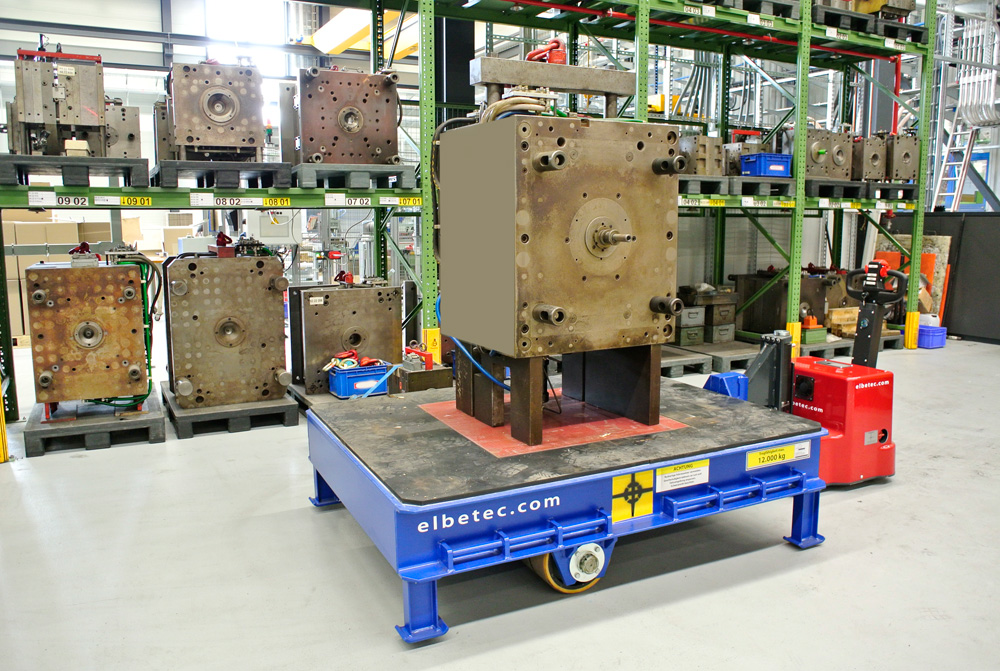

Auch schwere Werkzeuge können je nach Anwendung auf Rollenebenen gelagert werden. Zum Einsatz kommen schwere Werkzeugwechselwagen, welche die Lagertechnik mit ihrem Fahrwerk unterfahren und sich mittels spezieller Arretierungen am Regalsystem verankern können. Die Horizontalbewegung erfolgt hydraulisch vom Fahrzeug aus. Lagertechnik und Rollenware werden bezüglich der auftretenden Kräfte passend ausgelegt und aufeinander abgestimmt.

In aller Regel weicht die Lagertechnik von gängigen Standardausführungen ab. Wir können solche Anwendungen mit statisch ausgelegten Komponenten problemlos aus einem breiten Spektrum technischer Möglichkeiten darstellen.

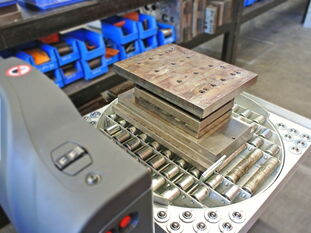

Drehbarer Stapleraufsatz

Noch flexibler in der Handhabung dank arretierbarem 360°-Drehmechanismus.
Dieser Stapleraufsatz ermöglicht die Aufnahme und Abgabe der Werkzeuge in drei Richtungen.
Das Werkzeug kann mit Steckbolzen sowie Spannmitteln auf der Vorrichtung fixiert werden. Dazu sind feste Zurrpunkte am Chassis angebracht.
Das Chassis ist passend für Stapler oder E-Ameise entwickelt und kann optional mit Standfüßen für Deichselstapler ausgestattet werden.

Werkzeuglager als Komplettsystem

Wir statten komplette Lagerbereiche für Werkzeuge aus, welche neben der reinen Lagertechnik auch Führungsschienen für Flurförderzeuge, Rammschutzelemente, Beleuchtung und weitere Bestandteile umfassen.
Unser Service umfasst dabei sämtliche Disziplinen; von der anfänglichen Beratung, über Planung über Bereitstellung bis hin zur Montage und Inbetriebnahme.
