Schwerlastauszugregale für Werkzeuge

Mehr Ergonomie und Sicherheit durch Kraneinsatz!

Schwere Werkzeuge für Spritzguß-, Stanz- oder andere Verarbeitungsmaschinen können bis zu einer Gewichtsklasse von 800 - 1.000 kg ideal auf Auszügen gelagert werden, um eine Handhabung per Kran zu ermöglichen.

Diese platzsparende und wirtschaftliche Lagervariante nutzt die zur Verfügung stehende Raumhöhe besser aus und sorgt für kompakte Ordnung im Werkzeuglager.

Die Regalsysteme bestehen aus stabilen, verwindungssteifen Stützrahmen in geschraubter oder geschweißter Bauweise.
Darin eingesetzt sind solide, voll ausziehbare Lagerebenen mit Fachlasten von bis zu 1.000 kg im manuell zu betätigenden Bereich. Die Auszüge laufen auf speziellen Bewegungsmechaniken mit großen Lagern, um auch unter Last eine akzeptable Betätigung zu erreichen.
Der Bediener steht mittig vor dem Regalfach und bedient den Auszug über einen stabilen, zentral angeordneten Griff. Seitlich neben dem Auszug befindet sich die Auszugsperre, welche ein unbeabsichtigtes Herausfahren des Auszugs verhindert.

Stabiler Stahlbau mit hoher Steifigkeit

Solide konstruierte Komponenten geben dem Regalsystem eine besondere Stabilität und stehen für eine hohe Bedienersicherheit.

Eine clevere Einzelauszugsperre verhindert das Kippen des Regalsystems während der Bedienung.
Die dafür notwendigen Betätigungselemente sind außerhalb der Bewegungsmechanik angebracht, um einer Quetschgefahr entgegenzuwirken.

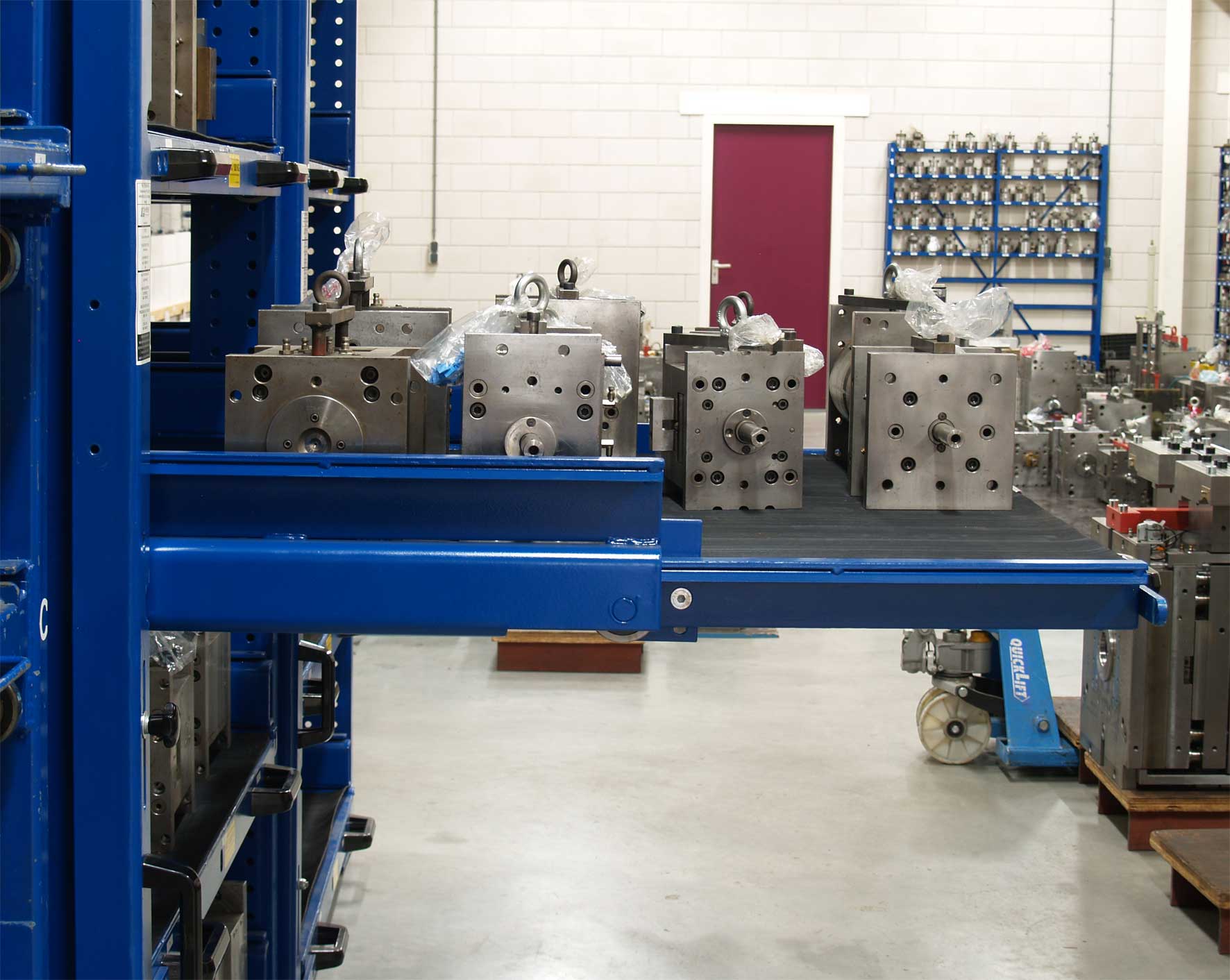

Vollauszug

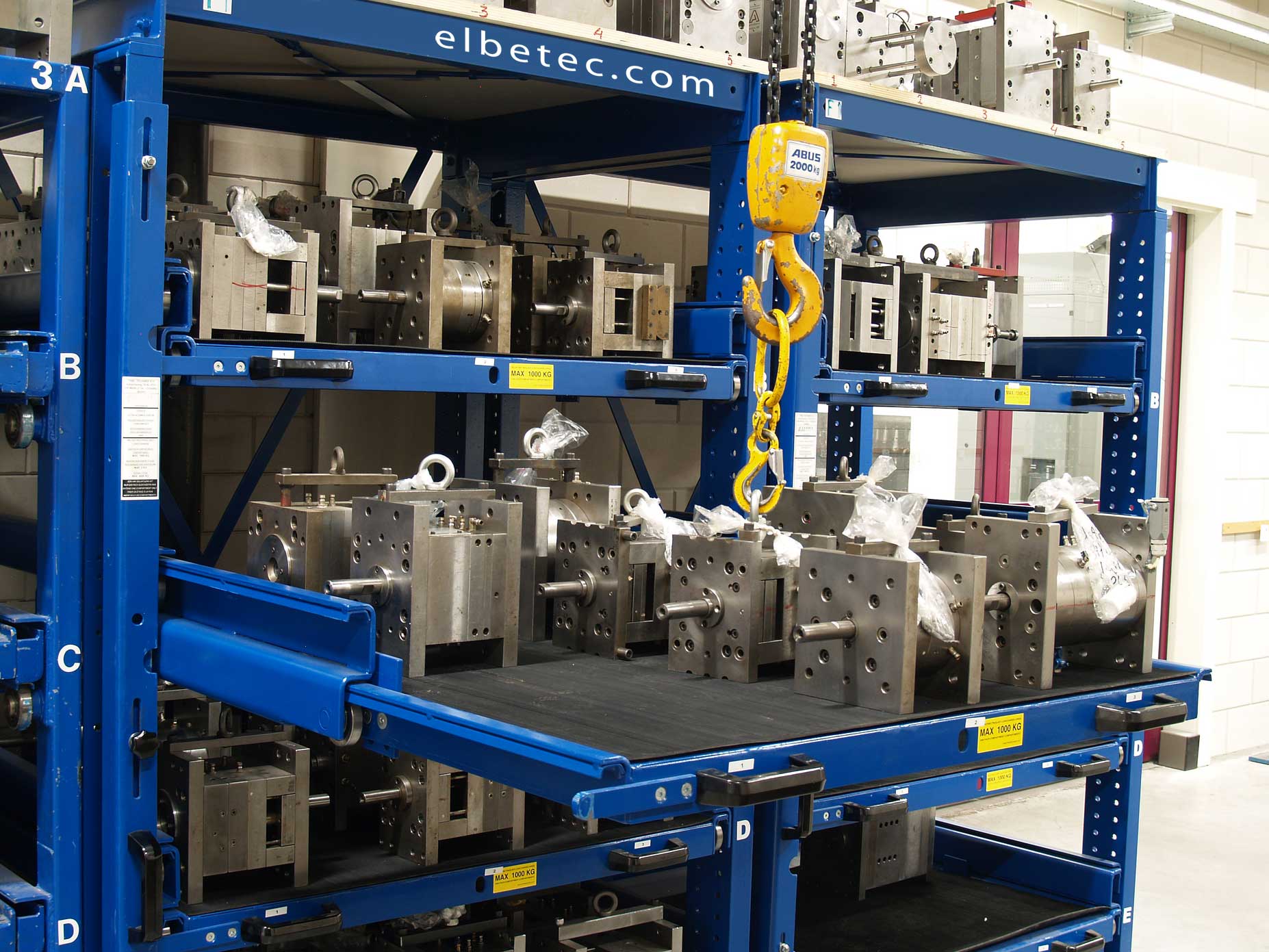

Idealer Zugang zu den Werkzeugen per Vollauszug, sicheres Handling beim An- und Abschlagen des Krans.

Die hochwertigen, mehrteiligen Auszugmechaniken sind langjährig erprobt und mit wartungsfreien Qualitätslagern besetzt.
Dank großer Wandstärken verformen sich die Auszugprofile nicht ungünstig, sodass der Bewegungsvorgang auch im belasteten Zustand
einwandfrei gewährleistet ist.

Die Auszüge können mit glatter Blechoberfläche oder optional mit speziellen Belägen, z.B. mit Holz oder hochzerreißfesten, armierten Kunststoffen, versehen werden.

Ergonomische Griffe aus stabilem Kunststoff erlauben eine vernünftige Krafteinleitung bei der Betätigung der Auszüge.

Mehr Ordnung, größere Kapazität, höhere Sicherheit

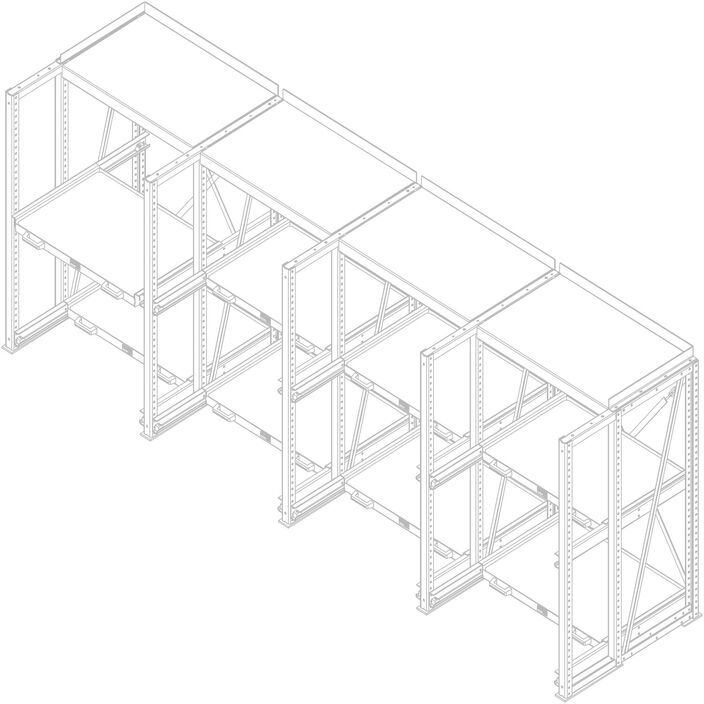

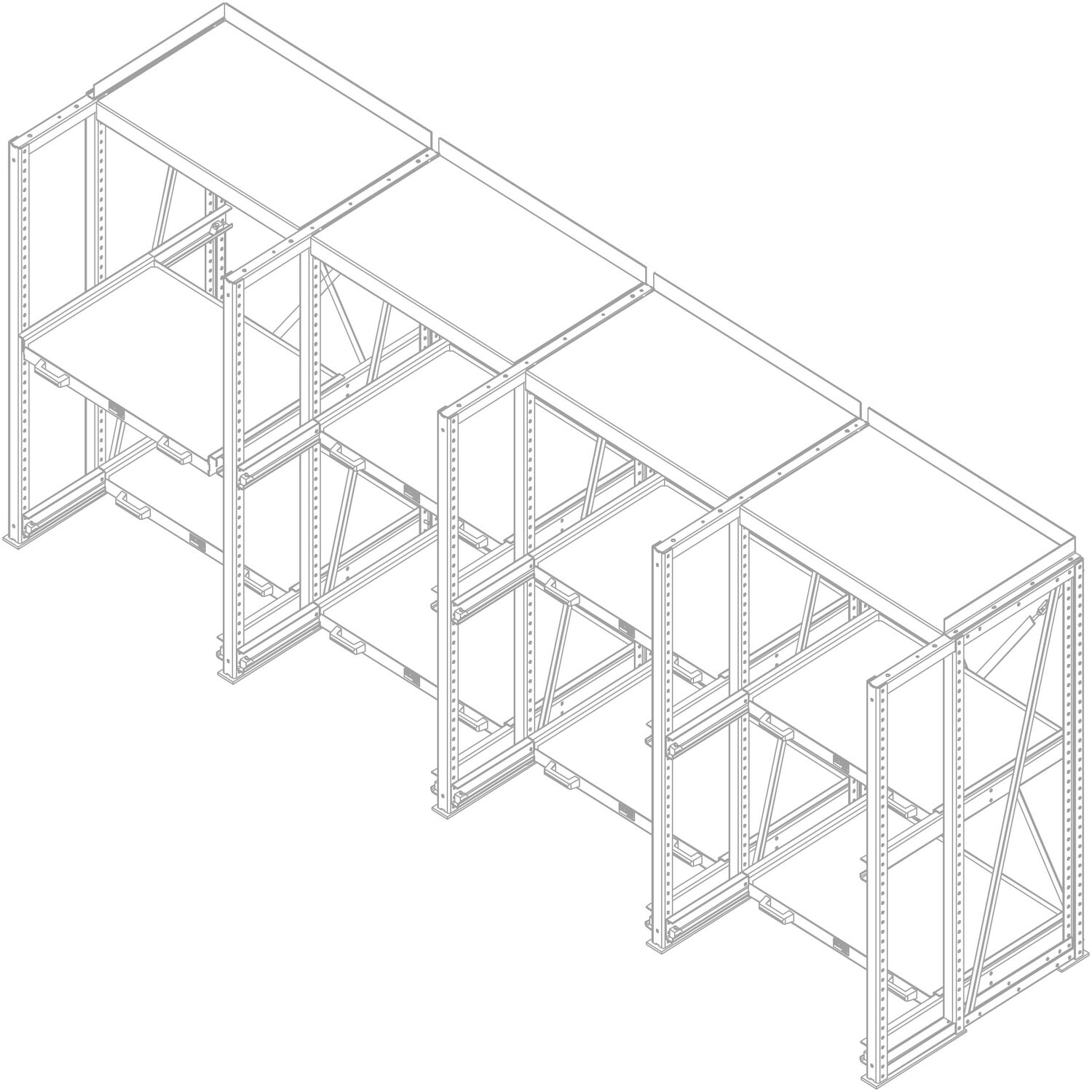

ELBETEC Schwerlastauszugregale mit variabler Auszugfläche

Dank einer optimierten Baukastenauslegung können unsere Regale innerhalb bestimmter Grenzen variabel skaliert werden.
Das bedeutet, dass wir uns an bestehende Raumkonzepte anpassen und so für eine wirtschaftliche und anwenderorientierte Nutzbarkeit sorgen können.

Bei Fachlasten von bis zu 1.000 kg können wir Auszüge ohne frontseitige Stützrahmen auslegen.
Darüber hinaus nutzen wir die Möglichkeit, die Auszüge abzustützen. Sie laufen dann geführt über stabile Schienen und können
so Tragfähigkeiten von bis 2.500 kg erreichen.

Höhere Fachlast durch frontseitige Stützrahmen

Hinweis:

die Tragfähigkeit des Auszugs ist zunächst eine reine technische Größe. Beachten Sie bitte, dass Betätigungskräfte stets in Abhängigkeit von Beladezustand, Krafteinleitungswinkel, relativer Höhe des Auszugs zum Oberkörper des Anwenders sowie dessen physischer Konstitution variieren. Bei Nutzung von Aufstiegshilfen ist diesem Sachverhalt besondere Aufmerksamkeit zu widmen. Möglicherweise müssen in den ergonomisch ungünstigen Höhen Ablastungen vorgenommen werden. Gerne besprechen wir diesen Zusammenhang vor dem Hintergrund Ihrer spezifischen Anforderung.

Varianten und Anwendungsbeispiele

Variable Dimensionierung

ELBETEC Schwerlastauszüge sind variabel in Größe, Belastbarkeit und Ausführung.

Kaum ein Werkzeug ist wie das andere. Im Bezug auf Abmessungen und Gewicht passen wir unsere Regaltechnik deshalb so gut wie möglich an Ihre individuellen Verhältnisse an.

Wir variieren Abmessungen und Belastbarkeiten der Auszüge, passen die Konfiguration der umgebenden Regaltechnik daran an und sorgen so für eine genau zugeschnittene Lösung auf Basis von Systemteilen.

Bei Werkzeuggewichten bis max. 1.000 kg kann im ergonomischen Greifbereich, d.h bis etwa Brusthöhe, noch von einer manuellen Betätigung des Auszugs ausgegangen werden. Beachten Sie jedoch, dass die tatsächlich aufzubringenden Kräfte von verschiedenen Einflussfaktoren tangiert werden. Solche sind z.B. Beladungszustand des Auszugs, Höhe und Winkel der Krafteinleitung und nicht zuletzt die physische Ausprägung des Bedieners.

Große Fachbreiten

Manche Werkzeuge erfordern eine größere Fachbreite und höhere Belastbarkeit jenseits der manuellen Betätigung.

ELBETEC-Werkzeugauszugregale sind kurbelbetätigt und kommen zur Lagerung schwerer und volumiger Komponenten und Maschinenbaugruppen zum Einsatz. Kräftige Auszüge bewegen das Lagergut mit einigen Kurbelumdrehungen in den Kranbereich. Das System ermöglicht mehrere Lagerebenen übereinander; vorhandener Raum wird sinnvoll und wirtschaftlich genutzt. Die Lagerebenen können bei Bedarf als geschlossene Ebene ausgeführt werden.

ELBETEC-Werkzeugauszugregale unterliegen als Lagertechnik nicht der Maschinenrichtlinie ( CE-Konformität ).

Beschreiben Sie uns Ihre spezielle Anwendung; wir schauen gerne nach passenden Lösungen!
